ELETRÔNICA ANALÓGICA II
Em um amplificador operacional a tensão de saída durante a saturação positiva ou saturação negativa não atingue o valor da tensão da fonte de alimentação. Esta característica ocorre devido:
a resitência dreno source Rds(on) dos transistores de efeito de campo do circuito push pull classe B do estágio de saída do amp-op.
a existencia de uma resitência interna de saída que provoca uma queda de tensão, sendo proporcional ao valor da corrente fornecida ou drenada pela entrada analógica.
as imperfeições existentes no estágio de entrada no amplificador diferencial.
ao capacitor de compensção interno que precisa ser carregado e descarregado gerando um limite de velocidade na mudança da tensão.
a uma queda de tensão no estágio final do amplificador operacional e também quando a resistência de carga não é muito grande comparado a resitência de saída (Rout), parte da tensão amplificada sofre uma queda de tensão em Rout.
Considerando as afirmações:
(1) A impedância de entrada de um amplificador operacional do tipo BIFET é extremamente alta.
(2) A tensão de saída máxima que um amp-op pode gerar é limitada por sua tensão de alimentação.
(3) Um amp-op é considerado um amplificador diferencial com ganho muito baixo em malha aberta.
(4) As caracterisiticas de saída de um amp-op são definidas pela circuito amplificador diferencial.
Podemos considerar como VERDADEIRA
as afirmações 1, 2 e 4.
as afirmações 1, 2 e 3.
todas as afirmações.
as afirmações 1 e 2.
as afirmações 2, 3 e 4.
Calcule a tensão de saída e o ganho para o circuito da figura abaixo com uma entrada Vi = 150 mV (rms) e as seguintes resistências:
R1 = 36 kΩ
R2 = 750 kΩ

Vo = 327,5 V, A = 218,83
Vo = 3,275 µV, A = 0,2183
Vo = 3,275 V, A = 21,83
Vo = 3,275 mV, A = 2,183
Vo = 32,75 mV, A = 21,83
Escolha a alternativa que completa corretamente a frase: "O Amplificador Operacional ideal possui Impedância de Entrada __________________ e Impedância de saída tendendo a ______________"
baixa; alimentação
baixa; alta
alta; alimentação;
infinita; zero
nenhuma das anteriores
Se o ganho de um amplificador variar 10% de seu valor nominal de -1000, calcule a variação do ganho se o amplificador for utilizado em um circuito de realimentação com β = -1/20.
0,2%
20%
1%
0,1%
2%
Se Vin = 12V e Vz = 6,8V qual será o valor da tensão regulada na carga? Considere o transistor de silício.

Vout = 6,1V
Vout = 11,3V
Vout = 6,8V
Vout = 12V
Vout = 7,5V
Calcule a potência de entrada, de saída e a eficiência para o circuito abaixo. O sinal de entrada resulta em uma corrente de base de 5mA rms.

51,9 W; 0,32 W e 10,8%
10,2 W; 640,7 mW e 6,28%
3,8 W; 6,4 W e 0,616%
10,38 W; 4,64 W e 66,16%
9,6 W; 625 mW e 6,5%
Analisando o circuito a seguir, podemos considerar as seguintes situações p/ o LDR.

Durante o dia: LDR com baixa resistência, Vout do comparador = 0V, Q1 em corte, RL1 e L1 desligados
Durante a noite: LDR com alta resistência, Vout do compardor = + 9V, Q1 saturado, RL1 e L1 ligados
Durante o dia: LDR com alta resistência, Vout do comparador = - 9V, Q1 em corte, RL1 e L1 desligados
Durante a noite: LDR com baixa resistência, Vout do compardor = + 9V, Q1 saturado, RL1 e L1 ligados
Durante o dia: LDR com baixa resistência, Vout do comparador = +9V, Q1 saturado, RL1 e L1 ligados
Durante a noite: LDR com alta resistência, Vout do compardor = - 9V, Q1 em corte, RL1 e L1 desligados
Durante o dia: LDR com alta resistência, Vout do compardor = + 9V, Q1 saturado, RL1 e L1 ligados
Durante a noite: LDR com baixa resistência, Vout do comparador = 0V, Q1 em corte, RL1 e L1 desligados
Durante o dia: LDR com alta resistência, Vout do comparador = 0V, Q1 saturado, RL1 e L1 desligados
Durante a noite: LDR com baixa resistência, Vout do compardor = + 9V, Q1 em corte, RL1 e L1 ligados
Para o circuito mostrado abaixo calcule Vo (tensão de saída) e diga qual como este circuito é classificado:

Vo = + 20V / Amplificador de corrente
Vo = - 20V / Amplificador de transresistência
Vo = - 10V / Amplificador de transcondutância
Vo = - 20V / Amplificador de tensão
Vo = + 20V / Amplificador de transcondutância

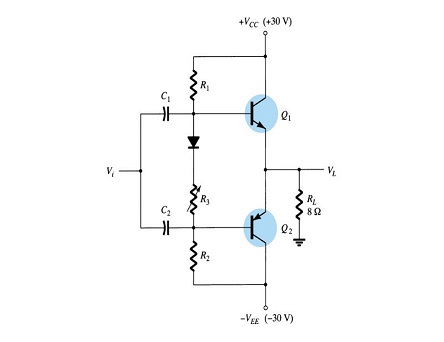

Se a tensão de entrada do amplificador de potência classe B da figura abaixo for 8 V rms, calcule a potência dissipada pela carga RL (Potência CA).
